Technické parametre murárskeho robota používaného na stavenisku

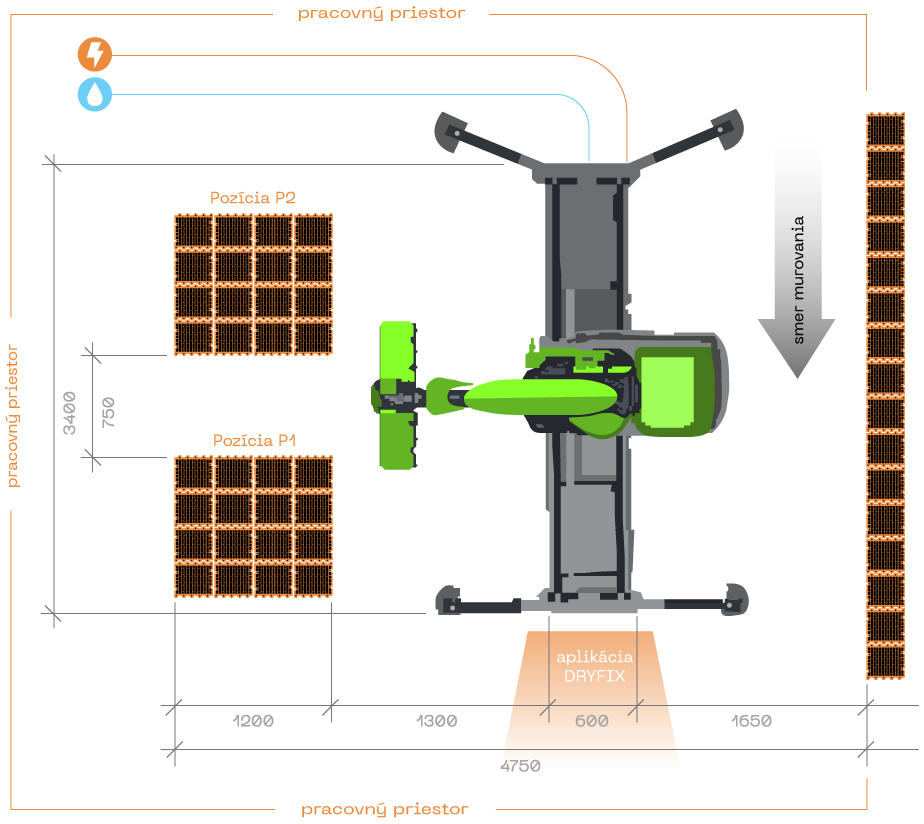

Pozícia P1

Primárna poloha palety tehál.

Pozícia P2

Sekundárne umiestnenie palety v prípade, že paleta nemôže byť umiestnená v polohe P1 (iná konštrukcia, otvor atď.)

Rozmery v pracovnej polohe

3.7 x 2.05 x 2.15 m (D x Š x V)

Rozmery v manipulačnej polohe

3.4 x 0.78 x 2.15 m (D x Š x V)

Hmotnosť

2,500 kg

Výškový rozsah

3.25 m od základne muriva

Priemerná rýchlosť murovania

7.5 m2/h (max. 10 m2/h)

Spojovací materiál

Porotherm Dryfix murovacia pena

Zaťaženie pracovnej plochy

Maximálne zaťaženie je 15 kN pre dve samostatné zaťaženia vo vzdialenosti min. 1,5 m

Personál

1x obsluha + 1x pomocný pracovník 3x 400 V AC 32 A

Napájanie

3x 400 V AC 32 A

Priemerná spotreba energie

1.5 kW

Prípojka vody / tlaková voda

≥2 bar

Spôsob pripojenia pre murivo Porotherm 30 Robot Ready Profi Dryfix

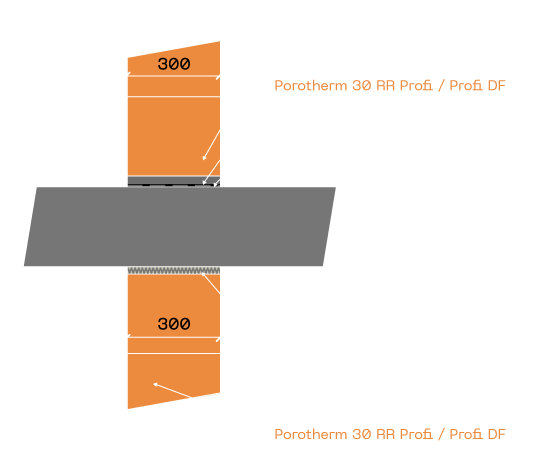

Uloženie prvého radu tehál muriva a napojenie na stropnú konštrukciu

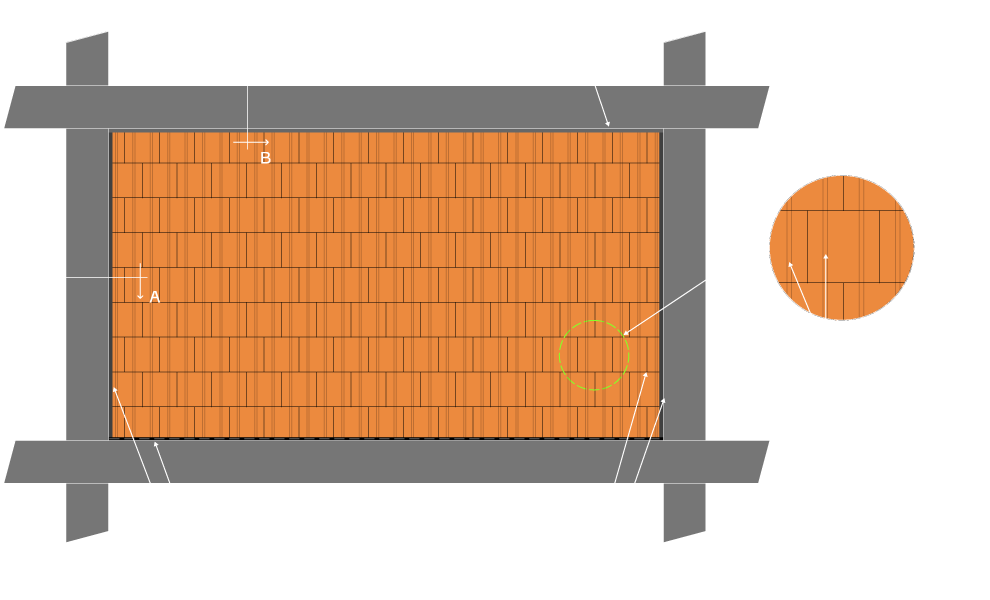

Spojenie nenosnej výplňovej steny so skeletovou konštrukciou

Materiál, z ktorého sú vyrobené stabilné steny.

The innovative Porotherm bricks of the new Robot Ready series.

Inovatívne tehly Porotherm z nového radu Robot Ready. Robot na murovanie v súčasnosti pracuje len s inovatívnymi tehlami Porotherm z nového radu Robot Ready. V porovnaní so štandardnými tehlami Porotherm majú tieto tehly v prednej časti ďalšie špeciálne drážky, ktoré robot používa na uchopenie a položenie tehly. Z hľadiska tepelnoizolačných vlastností, nosnosti, pevnosti, akustických parametrov a požiarnej odolnosti sa robotická tehla nelíši od bežnej tehly. Prvým spracovateľným typom tehly je Porotherm 30 RR ProfiDryfix P10.

S cieľom uspokojiť požiadavky trhu budú postupne zavedené ďalšie typy tehál Robot Ready.

Show Robot Ready bricks

Hide Robot sbricks

Porotherm 30 Robot Ready Profi Dryfix

Brúsené murovacie tvarovky Porotherm 30 RR Profi Dryfix sú určené na omietané jednovrstvové nosné vnútorné a vonkajšie murivo s hrúbkou 300 mm na murovanie v stavebných konštrukciách a sú špeciálne navrhnuté na použitie pre robotické murovanie. Možno ich použiť aj na vnútornú nosnú časť viacvrstvového muriva alebo v kombinácii s tepelnouizoláciou a v prípade potreby aj s inými tehlovými materiálmi tvoriacimi vonkajšiu ochrannú časť vrstveného muriva.

247 x 300 x 249 mm (d × š × v)

Dostupná pevnosť v tlaku: P8 / P10 / P15

Produktový list (PDF)

Porotherm 24 Robot Ready Profi Dryfix

Brúsené murovacie tvarovky Porotherm 24 RR Profi Dryfix sú určené na omietané jednovrstvové nosné vnútorné a vonkajšie murivo s hrúbkou 240 mm na murovanie pri stavebných prácach a špeciálne navrhnuté na použitie pre robotické murovanie. Možno ich použiť aj na vnútornú nosnú časť viacvrstvového muriva alebo v kombinácii s tepelnou izoláciou a v prípade potreby aj s inými tehlovými materiálmi tvoriacimi vonkajšiu ochrannú časť vrstveného muriva.

372 x 240 x 249 mm (d × š × v)

Dostupná pevnosť v tlaku: P8 / P10/ P15

Produktový list (PDF)

Porotherm 19 Robot Ready AKU Profi Dryfix

Brúsené murovacie tvarovky Porotherm 19 RR AKU Profi Dryfix sú určené na jednovrstvové nosné murivo s hrúbkou 190 mm na murovanie robotom (možno ich použiť pri stavbe hotelov, ubytovní, kancelárií atď.). Možno ich použiť aj na vnútornú nosnú časť obvodového muriva v kombinácii s tepelným izolantom a prípadne s inými tehlovými materiálmi. Lícové tehly pôsobia ako vonkajšia ochranná vrstva muriva.

372 x 190 x 249 mm (d × š× v)

Dostupná pevnosť v tlaku: P10 /P15

‍

Produktový list (PDF)

Spojovací materiál

Pokiaľ ide o kombináciu typu tehly a murovacej peny, je potrebné zohľadniť príslušnú charakteristickú pevnosť muriva v tlaku. Zavedenie robotizovanej aplikácie malty pre tenké škáry sa očakáva v roku 2025.

Oblasti použitia WLTR.

Požiadavky na používanie murovacieho robota.

Nevyžaduje sa, aby boli projekty vytvorené metódou BIM. Je však výhodné vytvárať projekty touto metódou, pretože softvér robota je už pripravený na toto rozhranie a projekt BIM možno použiť naďalší vývoj softvéru robota.

Murovací robot je najefektívnejší pri stavbe dlhých, rovných stien s malým počtom otvorov. Patria sem napríklad vnútorné a vonkajšie nosné steny, ako aj výplňové alebo deliace konštrukcie:

Komerčné a priemyselné budovy

Administratívne budovy

Verejné budovy

(nemocnice, školy, nákupné centrá, športové arény atď.)

Štandardizované obytné a bytové budovy

Použitie v skeletových konštrukciách (monolitické + prefabrikované)

Maximálna výška

Murovací robot stavia do výšky 3,25 m od päty muriva. Maximálna výška steny vzhľadom na strop je 10 cm podstropnou konštrukciou. Je potrebné zohľadniť možný priehyb skeletovej konštrukcie. Medzera medzi stenou a vodorovnou konštrukciou by sa mala vyplniť(napr. doskami z minerálnej vlny) podľa požiadaviek projektu týkajúcich sa akustiky, vzduchotesnosti, požiarnej odolnosti atď.

Nosná konštrukcia

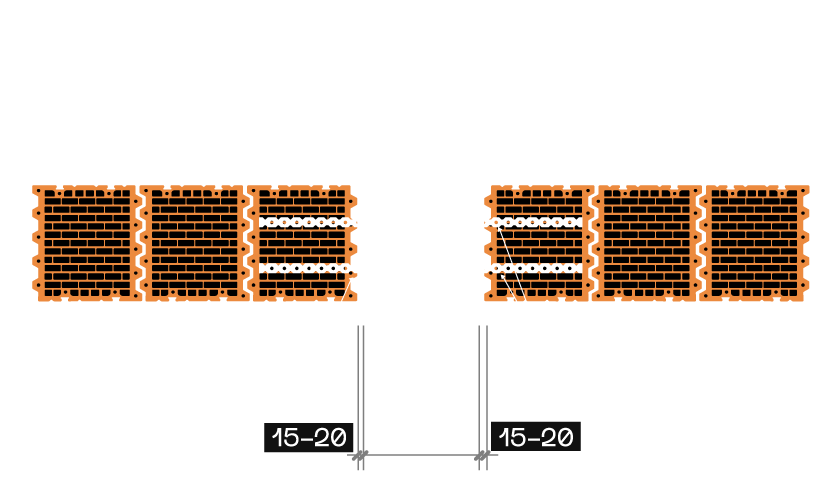

Murivo je spojené so zvislými konštrukciami (stĺpmi) pomocou stenových spôn z nerezovej ocele a projektom definovanej možnosti s maltou, minerálnou vlnou alebo asfaltovými pásmi.

Voľný priestor

Rovnobežne so zabudovanou konštrukciou musí byť voľný priestor s dĺžkou minimálne 5 m, aby WLTR mohol pracovať a manipulovať s materiálom.

Zohľadnenie zaťaženia

Primurovaní na stropnej konštrukcii je potrebné zohľadniť priťaženie odmurovacieho robota a paliet tehál. Naopak, zaťaženie spôsobené konštrukciou sa nemusí brať do úvahy.

Osová vzdialenosť

Minimálna vzdialenosť medzi stĺpmi musí byť pri robotickom murovaní aspoň 4 m.

Metódy výstavby

V prípade použitia kombinácie oceľovej a murovanej konštrukcie a murovacieho robota platia vyššie uvedené informácie. Prípadne je možné projekt a jeho špecifikácie prerokovať s inžiniermi spoločnosti GreenBuild.

Použitie v murovaných konštrukciách

125mm Modul

Pri projektovaní sa odporúča použiť modul s dĺžkou 125 mm. Murovací robot ukladá tehly na základe špecifikácie modulu (nie vedľa seba). To umožňuje murovaciemu robotovi WLTR využiť ďalšie polovičné tehly a zvyšuje efektivitu celého procesu (eliminuje sarezanie tehál).

Statické posúdenie

Pri posúdení sa musí zohľadniť charakteristická pevnosť muriva v tlaku pre variant Dryfix. V prípade zmeny materiálu vo fáze návrhu je možné spolupracovať so statikmi spoločnosti wienerberger.

Proces robotického murovania.

Na prevádzku murovacieho robota je potrebná len elektrina a voda.
