Parametrii tehnici ai robotului de zidărie utilizat pe șantier

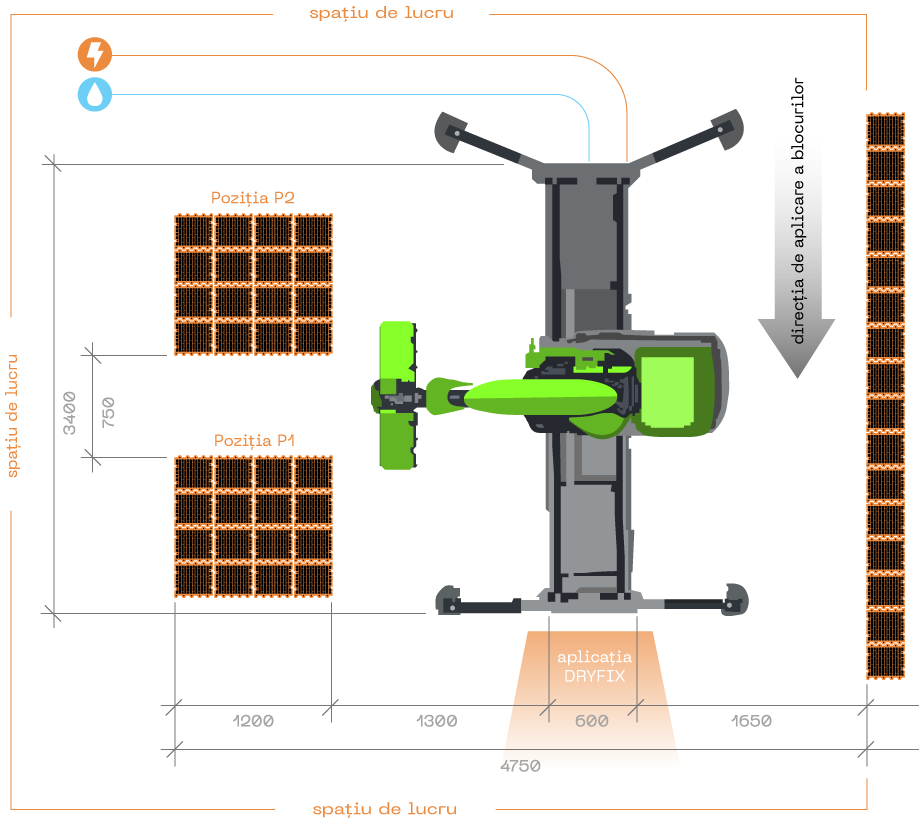

Poziția P1

Locația primară a paletului de cărămidă de lut.

Poziția P2

Amplasarea secundară a paletului în cazul în care paletul nu poate fi plasat în poziția P1 (altă structură, deschidere etc.)

Dimensiuni în poziția de lucru

3,7 x 2,05 x 2,15 m (L x L x Î)

Dimensiuni în poziția de manipulare

3,4 x 0,78 x 2,15 m (L x L x Î)

Greutate

2.500 kg

Gama de înălțime

3,25 m de la baza zidăriei

Viteza medie de zidărie

7,5 m2/h (max. 10 m2/h)

Material de lipire

Spumă adezivă Porotherm Dryfix

Sarcina suprafeței de lucru

Sarcina maximă impusă este de 15 kN pentru două sarcini separate la o distanță de min. 1,5 m

Personal

1x operator + 1x lucrător de sprijin 3x 400 V AC 32 A

Sursa de alimentare

3x 400 V AC 32 A

Consumul mediu de energie

1,5 kW

Conexiune de apă/apă sub presiune

≥2 bar

Metoda de conectare pentru zidăria Porotherm 30 Robot Ready Profi Dryfix

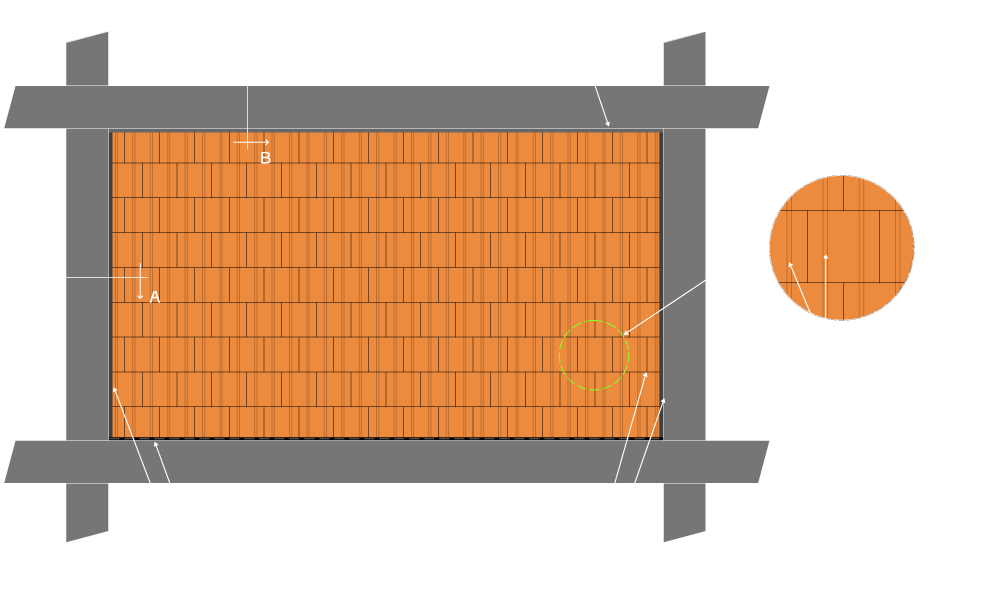

Montarea picioarelor de perete și conectarea la structura tavanului

Conectarea peretelui de umplere fără sarcină la structura scheletului

Materialul din care sunt confecționate pereți stabili.

Cărămizile inovatoare Porotherm din noua serie Robot Ready.

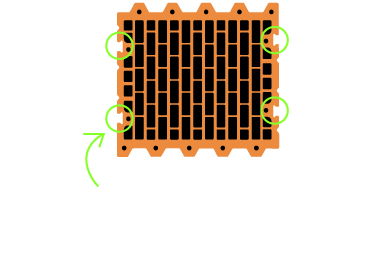

Robotul de zidărie funcționează în prezent numai cu cărămizile inovatoare Porotherm din noua serie Robot Ready. Comparativ cu cărămizile standard Porotherm, aceste cărămizi au caneluri speciale suplimentare în față, utilizate de roboți pentru a ține și a așeza cărămida. În ceea ce privește proprietățile de izolare termică, capacitatea portantă, rezistența, parametrii acustici și rezistența la foc, cărămida robotică nu diferă de cărămida convențională. Primul tip de cărămidă prelucrabilă este Porotherm 30 RR Profi Dryfix P10.

Pentru a satisface cerințele piețelor respective, vor fi introduse treptat tipuri suplimentare de cărămizi Robot Ready.

Afișați cărămizi Robot Ready

Ascundeți cărămizi Robot Ready

Porotherm 30 Robot Ready Profi Dryfix

Blocurile șlefuite Porotherm 30 RR Profi Dryfix sunt destinate zidăriei interioare și exterioare portante cu un singur strat cu o grosime de 300 mm pentru zidărie în lucrări structurale și concepute special pentru utilizarea în zidărie robotizată. Ele pot fi, de asemenea, utilizate pentru partea portantă internă a zidăriei cu mai multe straturi sau în combinație cu izolația termică și, dacă este necesar, cu alte materiale din cărămidă care formează partea de protecție exterioară a zidăriei lipite.

247 x 300 x 249 mm (l x l x h)

Rezistență disponibilă: P10/P15

Fișa tehnică a produsului (PDF)

Porotherm 24 Robot Ready Profi Dryfix

Blocurile șlefuite Porotherm 24 RR Profi Dryfix sunt destinate zidăriei interioare și exterioare portante cu un singur strat cu o grosime de 240 mm pentru zidărie în lucrări structurale și concepute special pentru utilizarea în zidărie robotizată. Ele pot fi, de asemenea, utilizate pentru partea portantă internă a zidăriei cu mai multe straturi sau în combinație cu izolația termică și, dacă este necesar, cu alte materiale din cărămidă care formează partea de protecție exterioară a zidăriei lipite.

372 x 240 x 249 mm (l x l x h)

Forța disponibilă:  P10/P15

Fișa tehnică a produsului (PDF)

Porotherm 19 Robotic Ready AKU Profi Dryfix

Blocurile șlefuite Porotherm 19 RR AKU Profi Dryfix sunt destinate zidăriei portante cu un singur strat cu o grosime de 190 mm pentru zidărie robotizată (pot fi utilizate în construcția de hoteluri, pensiuni, birouri etc.). Ele pot fi, de asemenea, utilizate pentru partea portantă internă a zidăriei stratificate în combinație cu un izolator termic și, eventual, cu alte materiale din cărămidă. Cărămizile cu fațadă acționează ca stratul protector exterior al zidăriei.

372 x 190 x 249 mm (l x l x h)

Rezistență disponibilă: P15

Fișa tehnică a produsului (PDF)

Material de lipire

În ceea ce privește combinația de tip cărămidă și spumă adezivă, trebuie luată în considerare rezistența la compresiune caracteristică corespunzătoare a zidăriei. Introducerea aplicării robotizate a mortarului cu pat subțire este de așteptat să aibă loc în 2025.

Domeniile de operare ale WLTR.

Cerințe pentru utilizarea zidăriei robotizate.

Deși proiectele nu trebuie să fie proiectate folosind metoda BIM, este extrem de avantajoasă. Software-ul WLTR este pe deplin compatibil cu BIM, permițând integrarea perfectă și permițând progrese viitoare în funcționalitatea robotului prin dezvoltarea proiectelor bazate pe BIM.

WLTR excelează la construirea pereților lungi, drepți, cu deschideri minime, făcându-l ideal pentru sarcini precum pereți portanți interiori și exteriori, pereți de umplere și structuri de despărțire, precum și structuri de umplere sau despărțitori de:

Clădiri comerciale și industriale

Clădiri administrative

Clădiri de utilitate publică

(spitale, școli, centre comerciale, arene sportive etc.)

Clădiri rezidențiale și apartamente standardizate

Utilizare în structuri scheletice (monolitic+prefabricate)

Înălțimea maximă

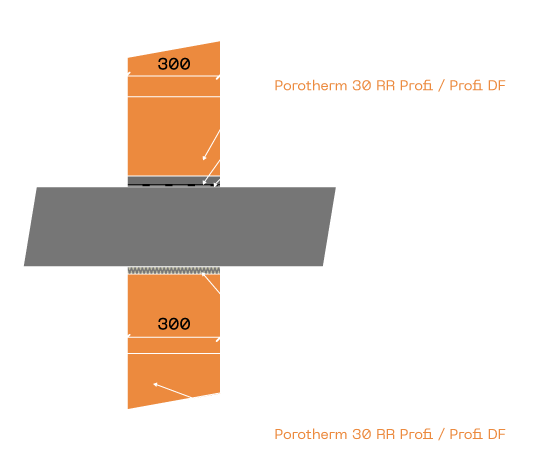

Robotul de zidărie se construiește până la o înălțime de 3,25 m de la baza peretelui. Înălțimea maximă a peretelui față de tavan este de 10 cm sub structura tavanului. Este necesar să se ia în considerare posibila deviere a structurii scheletice. Decalajul dintre perete și structura orizontală trebuie umplut (de exemplu, cu plăci din vată minerală) în conformitate cu cerințele proiectului privind acustica, etanșeitatea la aer, rezistența la foc etc.

Structura de susținere

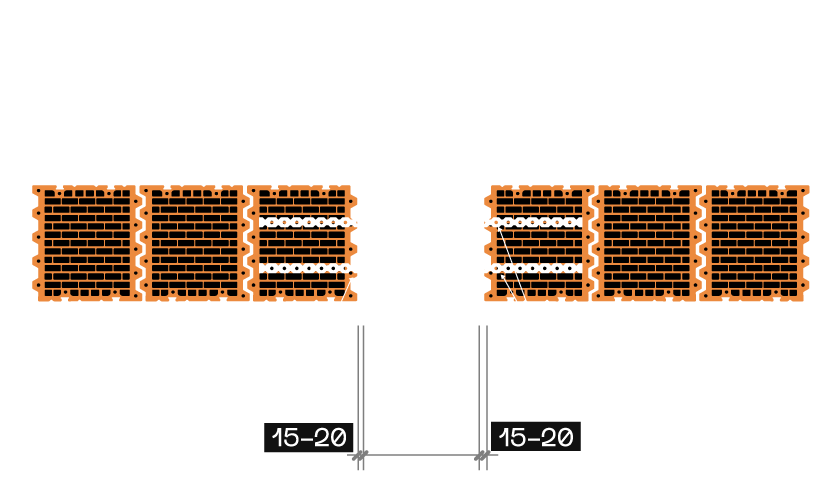

Zidăria este conectată la structurile verticale (coloane) folosind cleme de perete din oțel și o opțiune definită de proiect cu mortar, vată minerală sau benzi de asfalt.

Spațiu liber

Trebuie să existe un spațiu liber de cel puțin 5 m paralel cu structura construită pentru ca WLTR să funcționeze și să manipuleze materialul. Prin urmare, este necesar să se ia în considerare pereții despărțitori acustici care se extind până la fața exterioară a pereților incintei, structurile penetrante prin structura fundației/tavan, structurile deja finisate etc.

Luați în considerare sarcina

În timpul zidăriei pe podele, trebuie luată în considerare sarcina robotului de zidărie și a paleților de cărămizi. În schimb, sarcina impusă a structurii nu trebuie luată în considerare.

Distanța axială

Distanța minimă dintre coloane trebuie să fie de cel puțin 4 m pentru robotul de zidărie.

Metode de construcție

În cazul utilizării unei combinații de construcții din oțel și cărămidă și zidărie robotizată, se aplică informațiile de mai sus. Alternativ, proiectul și specificațiile acestuia pot fi discutate cu inginerii GreenBuild.

Utilizare în structurile de cărămidă

Design de 125 mm

La proiectare, se recomandă utilizarea unui modul de lungime de 125 mm. Robotul de zidărie pune cărămizile pe baza specificației modulului (nu adiacente unul altuia). Acest lucru permite WLTR să utilizeze jumătăți suplimentare de cărămizi și crește eficiența întregului proces (eliminând tăierea cărămizilor).

Analiza structurală

Analiza structurală trebuie să ia în considerare rezistența la compresiune caracteristică a zidăriei pentru varianta Dryfix. În cazul unei schimbări de material în faza de proiectare, este posibilă colaborarea cu inginerii structurali Wienerberger.

Procesul de așezare a cărămizilor robotizate.

Pentru a opera robotul de zidărie sunt necesare doar electricitate și apă.
